発電所で使用されるタービンブレードを精密研削研磨する仕事です。
研磨前、ブレード先端の厚みは1.2mm程度ですが、お客様からの寸法指定により、研磨後の厚み0.8mmとし公差−0.1mmに抑えてほしいとの依頼です。
タービンブレードが太い下端から細い先端に向かって形状を整えながら切削研磨します。

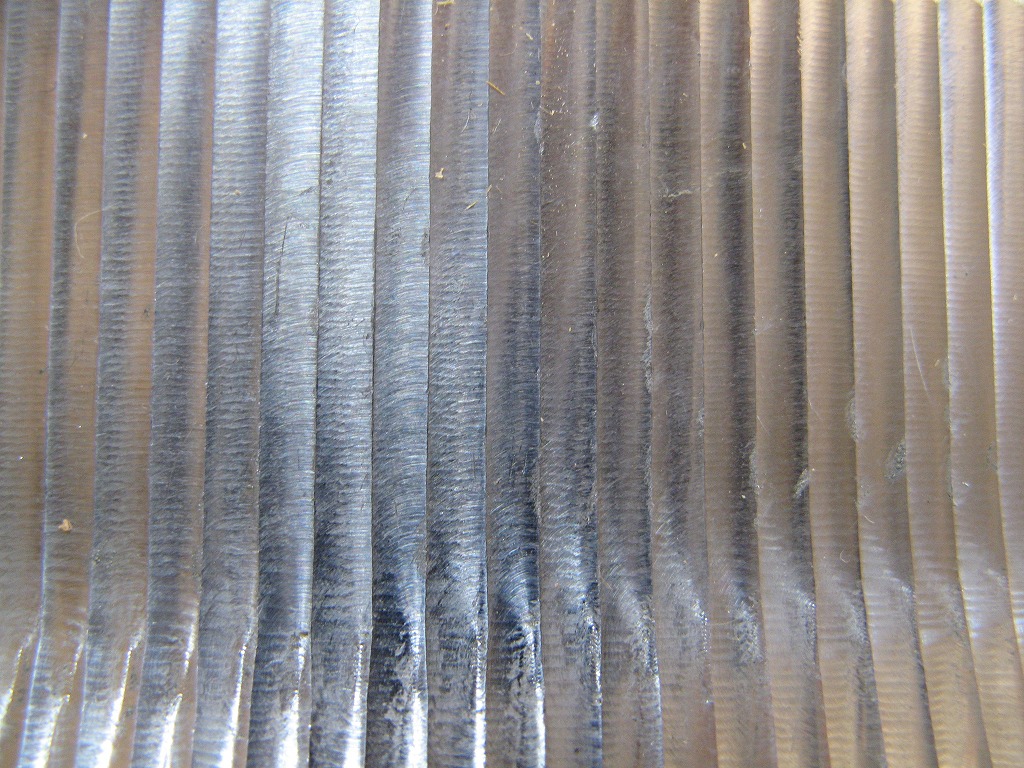

研磨前の拡大。加工痕がギザギザになってます

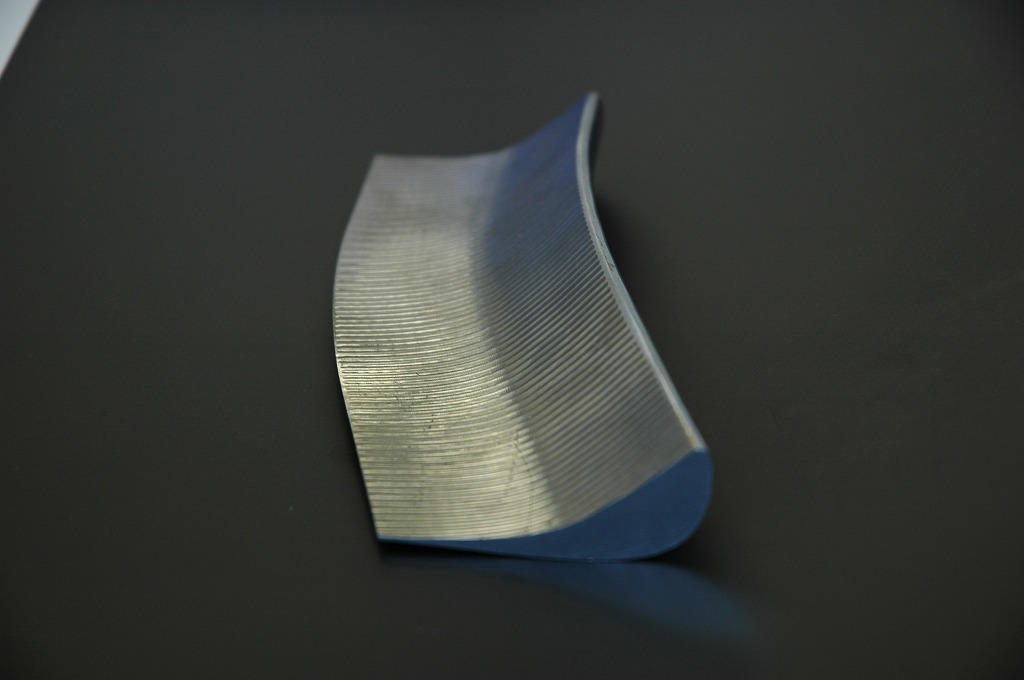

【研磨前】加工の痕が目立ちます

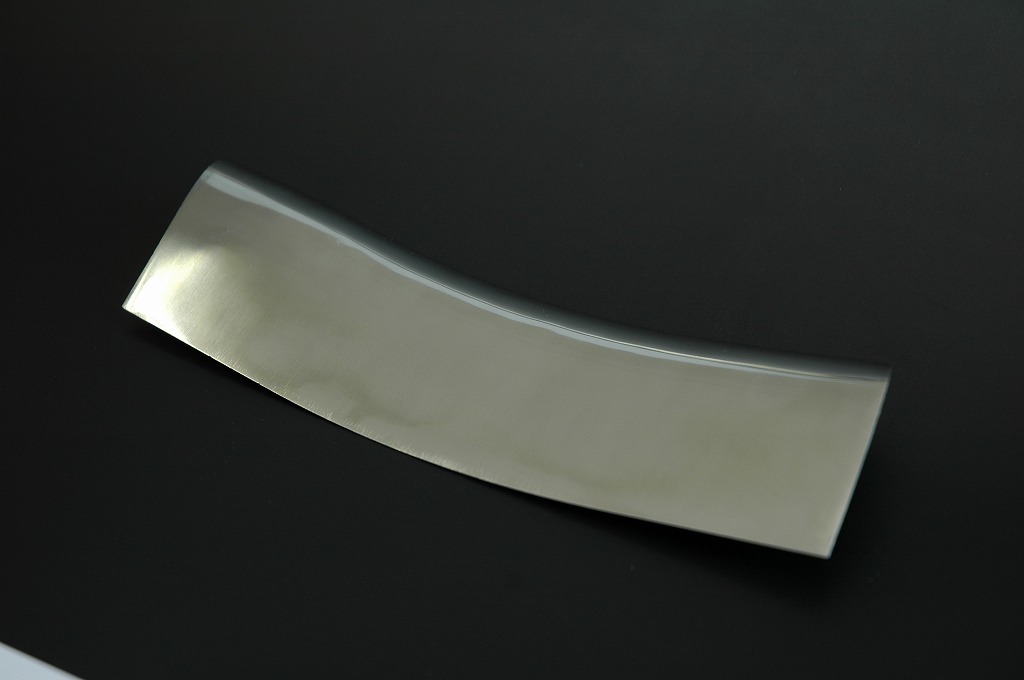

【研磨後】表面が滑らかに。指定寸法に仕上げ

【研磨前】加工の痕が目立ちます

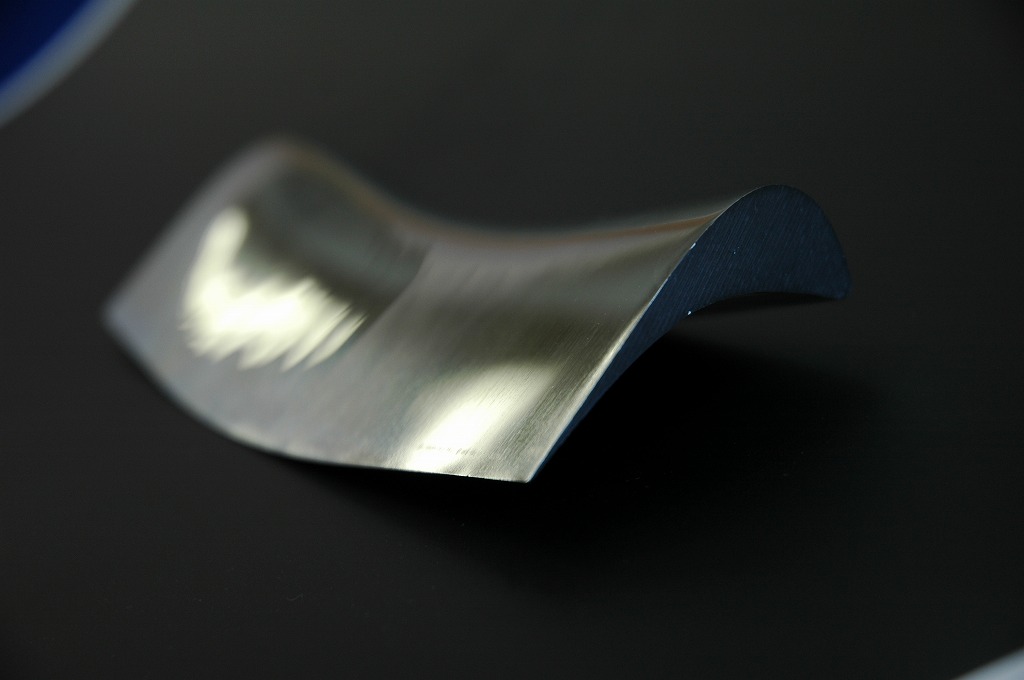

【研磨後】表面が滑らかになり、指定寸法に仕上げ

品名タービンブレード
用途
発電用のタービンブレードです。
材質
ステンレス
加工目的
  • 表面粗さ出し
  • 外観の磨き
  • 寸法精度調整
研磨方法
  • ベルト研磨
  • バフ研磨
